Vane motor adalah salah satu motor hidrolik yang banyak dipakai di industri karena karakter kerjanya yang halus, torsi stabil, dan kemampuan berputar pada kecepatan tinggi dengan kebisingan rendah. Motor hidrolik jenis ini cocok untuk aplikasi yang membutuhkan performa konsisten dan efisiensi energi, terutama pada sistem yang beroperasi terus-menerus.
Dalam lingkungan produksi, downtime menjadi salah satu penyebab utama turunnya output dan meningkatnya biaya. Karena itu, penggunaan motor hidrolik yang benar-benar dapat diandalkan sangat berpengaruh terhadap stabilitas sistem secara keseluruhan.

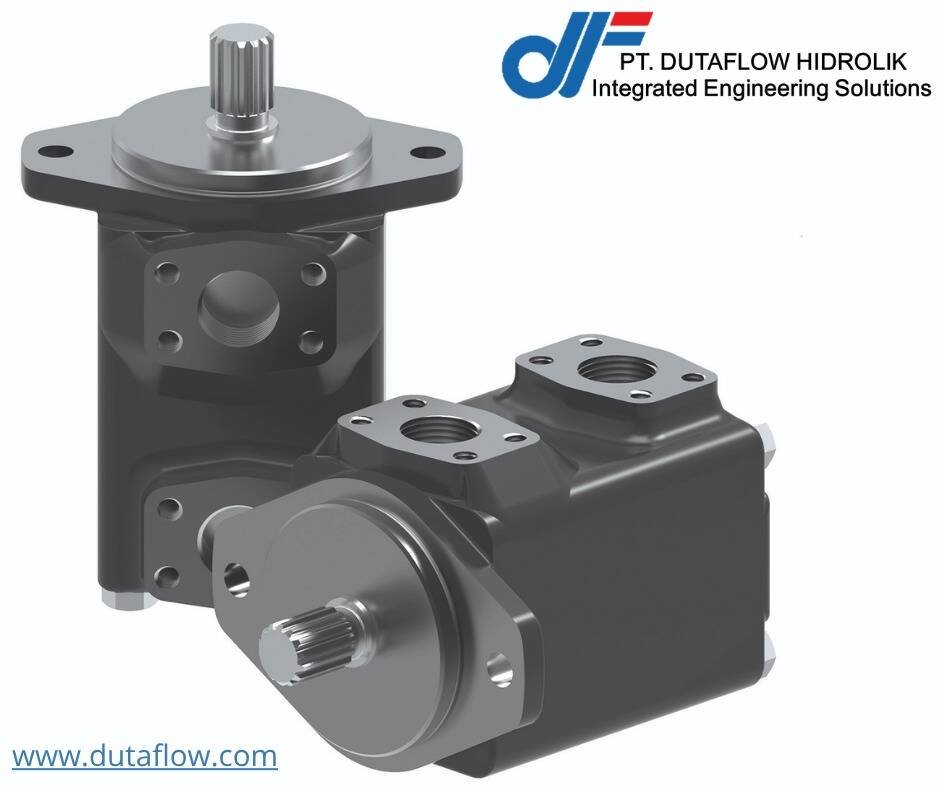

PT. Dutaflow Hidrolik melihat kebutuhan tersebut dan merekomendasikan Vane Motor Vickers by Danfoss. Motor hidrolik ini sudah terbukti bekerja stabil di berbagai aplikasi industri. Desain internalnya presisi, efisiensinya baik, dan performanya tetap terjaga meskipun digunakan dalam siklus kerja panjang atau di bawah beban tinggi.
Memilih Vane Motor Vickers by Danfoss bukan hanya soal memilih komponen yang tepat, tetapi juga langkah untuk menjaga sistem tetap produktif. Motor ini mudah dirawat, tahan lama, dan mampu memberikan performa yang konsisten dalam berbagai kondisi operasional, menjadikannya pilihan yang efektif untuk mendukung kelancaran proses industri.
Apa itu Vane Motor?
Vane motor merupakan motor hidrolik yang mengubah energi fluida bertekanan menjadi gerak putar mekanis. Motor ini menggunakan bilah atau vane yang terpasang pada rotor untuk menghasilkan torsi ketika fluida masuk ke ruang kerjanya. Desainnya yang kompak serta kemampuannya memberikan putaran stabil menjadikan vane motor pilihan tepat untuk beragam aplikasi industri.
Fungsi Vane Motor
Vane motor bekerja sebagai pengubah energi fluida bertekanan menjadi gerakan putar yang bisa dimanfaatkan untuk menggerakkan berbagai mesin. Berikut fungsi utamanya dalam sistem hidrolik:
1. Mengubah Tekanan Fluida Menjadi Putaran Mekanis: Tekanan oli hidrolik dimanfaatkan untuk mendorong vane, sehingga rotor berputar dan menghasilkan tenaga putar yang stabil. Mekanisme ini membuat vane motor banyak digunakan pada sistem yang membutuhkan rotasi dengan respon cepat.
2. Menghasilkan Torsi Besar dengan Ukuran Kompak: Desain internalnya memungkinkan motor memberikan torsi besar meskipun dimensinya relatif kecil. Hal ini menjadikannya ideal untuk mesin industri yang bekerja dengan beban berat atau membutuhkan tenaga besar pada ruang instalasi yang terbatas.
3. Respons Cepat dan Mudah Dikendalikan: Vane motor mampu merespon perubahan beban dengan cepat. Kontrol kecepatannya pun lebih mudah, sehingga cocok untuk aplikasi yang memerlukan pengaturan putaran yang presisi.
4. Tahan Bekerja di Lingkungan yang Ekstrem / Kurang Ideal: Motor jenis ini lebih toleran terhadap lingkungan lembab, berdebu, atau area kerja yang memiliki risiko ledakan. Karakter ini membuatnya menjadi alternatif yang baik untuk menggantikan motor listrik pada kondisi tertentu.
5. Cocok untuk Beragam Aplikasi Industri: Vane motor digunakan pada alat berat, lini produksi pabrik, hingga mesin yang membutuhkan putaran halus untuk menjaga kualitas proses. Kemampuannya mempertahankan putaran stabil menjadikannya fleksibel untuk berbagai kebutuhan.
Dengan memilih vane motor yang tepat, pengguna bisa mendapatkan performa sistem yang lebih stabil, konsumsi energi yang lebih efisien, dan proses produksi yang lebih andal.
Keunggulan Vane Motor – Vickers by Danfoss
Vickers by Danfoss sudah lama dikenal di dunia hidrolik, bukan hanya karena namanya besar, tetapi karena kualitas produknya memang terbukti di lapangan. Seri vane motor mereka (yang saat ini berada di bawah brand Danfoss) menjadi salah satu komponen yang sering diandalkan di berbagai mesin industri, terutama untuk aplikasi yang membutuhkan putaran stabil, respons cepat, dan durabilitas tinggi.
Berikut beberapa keunggulan yang membuat vane motor Vickers by Danfoss banyak dipilih para engineer dan maintenance team:
1. Performa Konsisten dalam Jangka Panjang
Ketahanan vane motor ini bukan sekadar klaim. Desain internalnya—mulai dari sistem rotor, vane, hingga pressure plate—dibuat untuk menjaga stabilitas putaran meski motor bekerja dalam durasi panjang atau pada beban yang berubah-ubah. Banyak industri memakai motor ini di area yang tidak boleh mengalami penurunan performa, misalnya mesin produksi yang berjalan 24 jam atau aplikasi mobile hydraulic yang sering menerima beban kejut.
2. Efisiensi Hidrolik Tinggi
Salah satu ciri khas Vickers by Danfoss adalah penggunaan dual-alternate pressure plate. Desain ini membuat gaya gesek internal lebih terkendali, sehingga lebih sedikit energi yang hilang selama proses konversi tekanan menjadi putaran. Efisiensinya bisa mencapai sekitar 86%, angka yang cukup tinggi untuk motor hidrolik di kelasnya. Efisiensi seperti ini biasanya langsung terasa pada pengurangan konsumsi energi dan lebih stabilnya temperatur kerja sistem.
3. Rotasi Dua Arah Tanpa Modifikasi Mekanis
Banyak aplikasi membutuhkan putaran ke dua arah, misalnya winch, conveyor tertentu, rotating fixture, hingga equipment material handling. Vane motor Vickers by Danfoss memungkinkan rotasi kanan dan kiri cukup dengan membalik arah aliran oli. Tidak ada komponen tambahan atau perubahan mekanis yang perlu dilakukan, sehingga sistem jadi lebih sederhana dan lebih sedikit titik yang berpotensi bermasalah.
4. Tetap Stabil Saat Dipasang Secara Seri
Beberapa sistem menggunakan konfigurasi seri di mana motor harus menerima tekanan pada kedua port secara bersamaan. Tidak semua vane motor mampu bertahan dalam kondisi ini tanpa kehilangan putaran atau mengalami keausan cepat. Seri Vickers by Danfoss dirancang untuk tetap halus meski bekerja dalam rangkaian bertekanan. Hal ini menjadikannya pilihan aman untuk aplikasi yang melibatkan beberapa motor dalam satu jalur fluida.
5. Cartridge yang Mudah Diganti
Dari sudut pandang maintenance, fitur ini sangat membantu. Cartridge—bagian inti yang berisi rotor dan vane—bisa dilepas tanpa membuka seluruh body motor atau melepas pipa hidrolik. Proses perbaikan jadi jauh lebih cepat, dan downtime bisa dipangkas dengan signifikan. Di banyak pabrik, fitur ini dianggap sebagai salah satu nilai tambah utama karena motor bisa kembali beroperasi dalam hitungan menit, bukan jam.
6. Mampu Bekerja pada Tekanan dan Kecepatan Tinggi
Motor ini memang dibuat untuk bekerja keras. Struktur internalnya memungkinkan operasi pada tekanan tinggi sambil mempertahankan putaran yang halus dan respons yang cepat. Kapasitas seperti ini sangat penting untuk aplikasi industri yang membutuhkan tenaga putar besar namun tetap menginginkan akurasi, misalnya pada mesin press, mixer, reel drive, drilling equipment, atau sistem mobile hydraulic yang memerlukan performa stabil meski kondisi kerja berubah-ubah.
Cara Kerja Vane Motor
Vane motor bekerja dengan prinsip sederhana: tekanan fluida dimanfaatkan untuk menggerakkan vane sehingga rotor menghasilkan putaran. Mekanismenya menjadi efektif karena setiap komponen di dalam motor dirancang dengan toleransi presisi, sehingga perpindahan energi bisa berlangsung stabil.
1. Fluida Bertekanan Masuk ke Inlet
Oli hidrolik yang dikirim dari pompa masuk melalui port inlet dan langsung mengisi ruang kerja di sekitar rotor. Tekanan fluida ini menjadi sumber tenaga utama yang mendorong vane bergerak.
2. Vane Menekan Dinding Stator
Rotor memiliki slot tempat vane dapat bergerak keluar-masuk. Saat fluida masuk, tekanan dan gaya sentrifugal mendorong vane keluar hingga menyentuh dinding stator. Karena bentuk stator oval, volume ruang antar vane berubah sepanjang putaran.
Perubahan volume inilah yang menciptakan perbedaan tekanan dan menjadi penggerak utama rotor.
3. Rotor Mulai Berputar dan Menghasilkan Torsi
Ketika tekanan fluida bekerja pada area efektif vane, gaya tersebut diubah menjadi torsi pada poros rotor. Besarnya torsi sangat bergantung pada tekanan sistem dan displacement motor. Semakin tinggi tekanan, semakin besar tenaga putar yang dihasilkan.
4. Fluida Dikeluarkan ke Port Outlet
Setelah melalui ruang kerja, fluida yang tekanannya sudah turun keluar melalui outlet. Dari sini, oli kembali ke tangki atau dialirkan ke rangkaian lain. Desain jalur aliran dibuat agar pressure drop tetap rendah sehingga efisiensi motor tidak terganggu.
5. Putaran Halus dan Minim Getaran
Salah satu keunggulan vane motor adalah putaran yang sangat halus. Banyaknya vane dan kontak kontinu antara vane dan stator membuat putaran hampir tanpa pulsasi. Karakter ini sangat bermanfaat untuk aplikasi yang membutuhkan stabilitas, seperti mesin penggulung, conveyor presisi, atau aplikasi rotary yang sensitif terhadap getaran.
6. Rotasi Dua Arah (Bidirectional)
Arah putaran vane motor bisa diubah dengan sangat mudah—cukup membalik arah aliran fluida. Desain internalnya simetris sehingga performa tetap stabil baik saat berputar searah jarum jam maupun sebaliknya.
Referensi Vane Motor – Vickers by Danfoss
Vane motor dari Vickers by Danfoss hadir dalam empat seri utama. Masing-masing memiliki karakteristik teknis yang berbeda sehingga bisa dipilih sesuai kebutuhan torsi, kecepatan, dan kondisi kerja di lapangan. Berikut rangkuman teknis tiap seri yang umum digunakan di industri:
1. Seri 25M
Seri 25M merupakan tipe paling ringkas di lini vane motor Vickers. Bobotnya ringan dan ukuran casingnya relatif kecil, sehingga mudah dipasang pada equipment dengan ruang terbatas. Meski ukurannya kompak, efisiensinya cukup tinggi dan cocok untuk aplikasi yang tidak membutuhkan torsi terlalu besar.
Spesifikasi Teknis Utama:
- Displacement: 44–68 cm³/rev
- Kecepatan maksimum: hingga ±4000 rpm
Contoh Aplikasi:
Digunakan pada sistem conveyor ringan, mesin tekstil, peralatan packaging, hingga beberapa unit robotik yang membutuhkan respons cepat tetapi tidak memerlukan torsi besar.
2. Seri 35M
Seri ini berada pada kapasitas menengah dan biasanya dipilih untuk operasi kontinu. Karakter torsi dan kecepatannya cukup seimbang, sehingga motor dapat bekerja stabil dalam siklus kerja panjang tanpa overheating berlebih.
Spesifikasi Teknis Utama:
- Displacement: 84–122 cm³/rev
- Kecepatan maksimum: hingga ±3200 rpm
Contoh Aplikasi:
Banyak dipakai pada mesin perakitan (assembly), industrial winding/unwinding, serta aplikasi di industri kertas dan pulp yang membutuhkan putaran stabil untuk menjaga kualitas hasil produksi.
3. Seri 45M
Seri 45M sudah masuk kategori heavy-duty. Torsi yang dihasilkan lebih besar, dan komponen internalnya dibuat untuk menahan beban tinggi dalam jangka panjang. Motor ini sering dipasang pada equipment yang bekerja dalam kondisi lingkungan berat.
Spesifikasi Teknis Utama:
- Displacement: 138–193 cm³/rev
- Kecepatan maksimum: hingga ±3000 rpm
Contoh Aplikasi:
Cocok untuk winch dan hoist di pertambangan, sistem crane, serta berbagai aplikasi kelautan (marine) yang membutuhkan tenaga putar kuat dan respons yang stabil meski beban berubah.
4. Seri 50M
Ini adalah seri terbesar sekaligus paling bertenaga dalam keluarga vane motor Vickers by Danfoss. Kapasitas displacement besar membuatnya mampu menghasilkan torsi tinggi untuk aplikasi ekstrem yang bekerja dengan tekanan tinggi dan siklus kerja berat.
Spesifikasi Teknis Utama:
- Displacement: 231–317 cm³/rev
- Kecepatan maksimum: sekitar 2800–3200 rpm
(bergantung tipe dan konfigurasi)
Contoh Aplikasi:
Umumnya digunakan pada industri minyak dan gas, fasilitas baja, kimia berat, atau sistem yang memerlukan tenaga putar besar dengan durabilitas tinggi.
Aplikasi Industri Vane Motor
Vane Motor Vickers by Danfoss telah digunakan di berbagai industri besar di seluruh dunia, antara lain:
- Pulp & Paper: Mesin penggulung (winders/unwinders),Mesin pemotong kertas, Conveyor pulp & roll handling
- Plastics: Mesin cetak injeksi, Mesin extruder, Mixer & agitator resin
- Rubber & Tire: Mesin pencampur karet (banbury mixer), Calender roll drives, Extruder karet
- Steel Mills: Roller tables, Leveler, Shear drive, Recoilers
- Machine Tools: Rotary tables, Tool changer drives, Grinding machines
- Textile: Mesin pemintal, Gulungan kain, Feeder tekstil
- Mining & Construction: Winches & hoists, Feeder tambang, Rotary drills
- Marine & Offshore: Winch kapal, Steering gear (kemudi kapal), Mooring systems
- Food & Beverage: Conveyor packaging line, Mixer adonan, Feeder silo & filling machines
- Petrochemical & Chemical: Agitator tangki reaktor, Rotary drum, Conveyor bahan kimia
- General Industrial: Conveyor umum, Rotary actuators, Mesin perakitan otomatis
Sejarah: Dari Eaton ke Vickers by Danfoss
Vickers sudah lama dikenal sebagai salah satu nama penting di industri hidrolik. Sejak awal abad ke-20, produk-produknya—mulai dari motor hidrolik, pompa, hingga berbagai jenis valve—dipakai luas karena konstruksi yang kokoh dan performanya yang konsisten di lapangan. Banyak pabrik dan alat berat mengandalkan Vickers karena komponen mereka mampu bekerja stabil dalam siklus operasi panjang.
Pada tahun 1999, divisi hidrolik Vickers diambil alih oleh Eaton Corporation. Setelah akuisisi tersebut, produk-produknya dipasarkan dengan nama Eaton Vickers, namun desain inti, standar material, dan proses produksinya tetap dipertahankan karena sudah terbukti andal.
Perubahan terbesar terjadi pada tahun 2021, ketika Eaton menjual divisi hidroliknya kepada Danfoss Group. Sejak saat itu, seluruh lini produk Vickers resmi berada di bawah identitas baru: Vickers by Danfoss. Meski berganti pemilik, spesifikasi teknis dan kualitas produksinya tetap mengikuti standar Vickers, sementara Danfoss menambahkan sistem manufaktur dan quality control yang lebih modern.
Ringkasan Perjalananan Merk
- Awal 1900-an: Vickers → berkembang sebagai salah satu pionir teknologi hidrolik.
- 1999 : Diakuisisi Eaton Corporation → Dari Vickers jadi Eaton Vickers.
- 2021 s/d kini : Diakuisisi Danfoss Group → Dari Eaton Vickers jadi Vickers by Danfoss.
Danfoss tidak mengubah karakter utama produk Vickers yang sudah terbukti kuat dan konsisten. Justru, Danfoss memperkuat performanya melalui beberapa peningkatan berikut:
Peningkatan yang Dibawa oleh Danfoss
- Proses manufaktur lebih modern
Menggunakan teknologi produksi terbaru sehingga toleransi komponen lebih presisi dan stabil. - Kontrol kualitas lebih ketat
Standar inspeksi Danfoss memastikan performa motor dan valve tetap konsisten meski digunakan di aplikasi berat. - Akses teknologi dan inovasi yang lebih cepat
Pengembangan produk baru dan pembaruan teknis lebih responsif terhadap kebutuhan industri. - Jaringan distribusi global yang lebih luas
Mempermudah penyediaan suku cadang dan unit baru ke berbagai negara, termasuk Indonesia. - Layanan purna jual yang lebih terstruktur
Didukung teknisi bersertifikat dan dokumentasi teknis yang lebih lengkap. - Dukungan engineering yang lebih menyeluruh
Termasuk konsultasi aplikasi, troubleshooting, dan rekomendasi konfigurasi sistem yang lebih tepat.
Dengan fondasi engineering Vickers dan sistem manufaktur Danfoss, Vickers by Danfoss hadir sebagai solusi hidrolik yang stabil, efisien, dan siap menunjang kebutuhan industri modern.
Dimana Mendapatkan Produk Original Vickers by Danfoss?
Dalam sistem hidrolik, vane motor bekerja dengan toleransi yang sangat presisi. Karena itu, memakai produk asli menjadi hal yang penting untuk memastikan tekanan tetap stabil, efisiensi tetap terjaga, dan umur pakai komponen jauh lebih panjang. Unit non-original sering kali terlihat mirip dari luar, tetapi biasanya memiliki perbedaan pada kualitas material dan presisi komponen. Deviasi kecil pada clearances saja sudah cukup membuat motor cepat panas, kehilangan torsi, atau mengalami kebocoran internal.
Untuk menghindari masalah seperti itu, vane motor Vickers by Danfoss sebaiknya dibeli melalui distributor resmi. Di Indonesia, PT. Dutaflow Hidrolik adalah distributor yang ditunjuk langsung oleh Danfoss untuk memastikan pelanggan menerima produk asli dengan spesifikasi yang sesuai standar pabrik.
Setiap motor yang disuplai sudah melalui proses quality control Danfoss, termasuk pengujian tekanan dan pengecekan performa. Ini memastikan motor benar-benar siap digunakan pada aplikasi berat yang membutuhkan operasi stabil dalam jangka panjang.
Melalui PT. Dutaflow Hidrolik, Anda mendapatkan:
- Produk resmi dengan sertifikat keaslian Danfoss, sehingga spesifikasi teknisnya benar-benar sesuai standar OEM.
- Garansi pabrik yang bisa diklaim sesuai prosedur Danfoss.
- Dukungan teknis untuk menentukan tipe motor yang paling cocok, termasuk analisa kebutuhan torsi, displacement, dan kecepatan kerja.
- Pilihan seri yang lengkap, dengan pengiriman cepat ke berbagai wilayah di Indonesia.
- Layanan purna jual yang jelas, mulai dari troubleshooting, pengecekan di lapangan, hingga bantuan teknis ketika dibutuhkan.
Dengan memilih produk resmi Vickers by Danfoss, Anda memastikan sistem hidrolik bekerja lebih stabil dan mengurangi risiko kerusakan yang biasanya muncul akibat penggunaan komponen non-original.
Ingin tahu lebih banyak tentang produk dan layanan kami?
Jelajahi website resmi PT. Dutaflow Hidrolik untuk melihat pilihan lengkap solusi hidrolik kami atau juga dapat langsung menghubungi tim kami untuk mendapatkan konsultasi profesional dan penawaran terbaik, sesuai kebutuhan spesifik industri Anda.
